功能特点

• 标准示波器测量功能，提供最大、最小、平均、幅度、峰峰值、正脉宽、负脉宽、周期、频率等参数测量。
• 标准双端口网络参数测量功能，提供电压驻波比、插入损耗、相位、阻抗、时域等参数测量。
• 高达150W的大功率信号调理单元，根据测试频率和功率大小自动选择测试链路，保证设备不被大功率损坏。
• 标准的频谱测量、信号分析功能，支持高达100GHz/s的快速全景扫描能力。
• 100MHz带宽的实时频谱分析功能，具备瞬时信号、跳频信号的捕获发现能力。
• 标准的音频激励、音频分析单元，提供标准的单音、双音信号输出，实现用频装备的音频激励和音频分析，准确测量音频信纳德、失真等数据。
• 整机具备自校准能力，同时提供外部的计量接口，评估并确保设备整体处于优异的性能指标范围。

主要功能

• 装备频谱参数指标自动化测试功能

单次可完成用频装备发射机、接收机的指标全自动化测试，测试过程中根据用频装备工作频段、最大输出功率自动选择相应的测试链路，支持一次完成多个频点的全参数测试，同时具备丰富的自定义编辑能力，如测试限值编辑、测试参数条件编辑，也可预先编辑成文件测试过程采用加载的方式进行，缩减测试现场临时参数编辑的时间。

• 标准的音频分析功能

性能指标媲美标准的音频分析仪，可完成音频电压、音频频率、信纳比、总失真系数等指标的自动分析，同时输出音频频谱、音频波形。

• 频谱测量应用功能

借鉴国外主流仪表固件共用模式，将标准手持式设备功能内嵌至设备中，内置频谱扫描、实时频谱、时域测量、通道功率、占用带宽、邻道功率、频谱辐射模板等基础测量功能，可单独完成信号的频谱指标测试。

• 模拟解调功能

模拟解调功能可以完成短波、超短波用频装备的调制分析功能，输出载波功率、载波频率及误差、调制速率、调制频偏、调制深度、失真、信纳德、信噪比等数据。

• 信号产生功能

独立的音频信号产生功能，支持单音和双音信号输出。具备任意信号产生功能，可产生CW、AM、FM、Pulse、LFM、ASK、FSK、4FSK、MSK、GMSK、BPSK、QPSK、8PSK、16APSK、32APSK、OQPSK、PI4DQPSK、16QAM、64QAM 、256QAM等常规模拟和数字调制信号，同时可产生扫频信号、数据链、梳状谱等特殊信号，借助任意波形加载功能可实现任意信号的输出能力。

• 数字解调功能

数字解调支持在线和离线两种应用模式，在线模式基于电磁频谱参数测试仪的频谱接收前端进行实时的信号解调，离线模式则基于存储的IQ文件进行分析。同时考虑信号解调所需的调制类型、符号率等关键参数，本功能融入了自动调制识别算法，因此可实现信号的盲识别和解调能力。

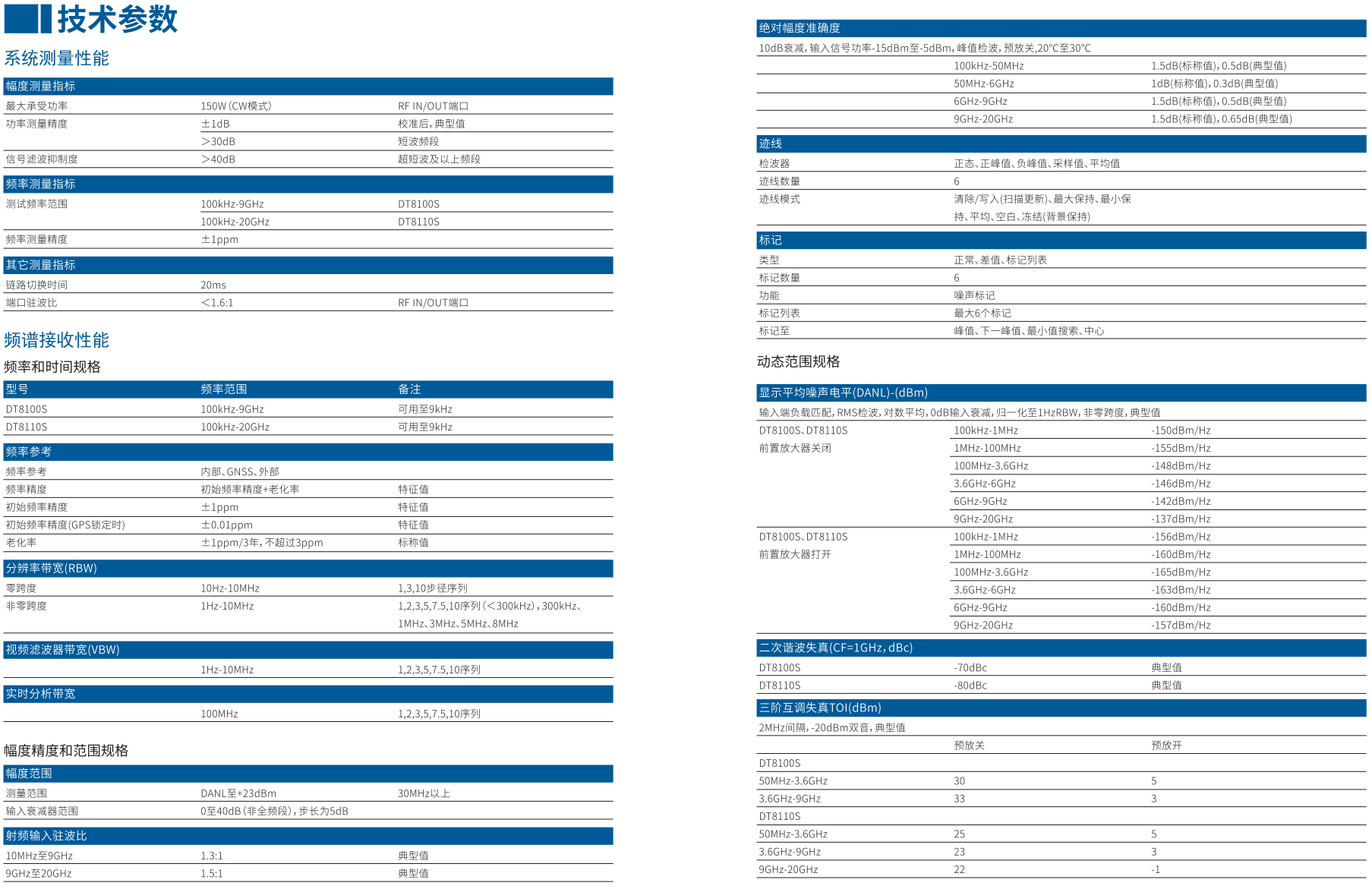

技术参数
