系统特点

• 快速测试：支持相控阵天线快速校准，多频点、多波位快速自动化测试。
• 实时控制：具备微秒级实时控制能力，协调各仪器工作，实现收发状态方向图快速切换。
• 指标分析：实时显示测试曲线并自动获取参数，支持线/圆极化、交叉极化、半功率波束宽度、副瓣电平、指向精度及增益分析。
• 系统自检：具备完善的系统自检及校准功能。
• 扩展性：预留功能开发及模块替换接口，确保系统可拓展性。

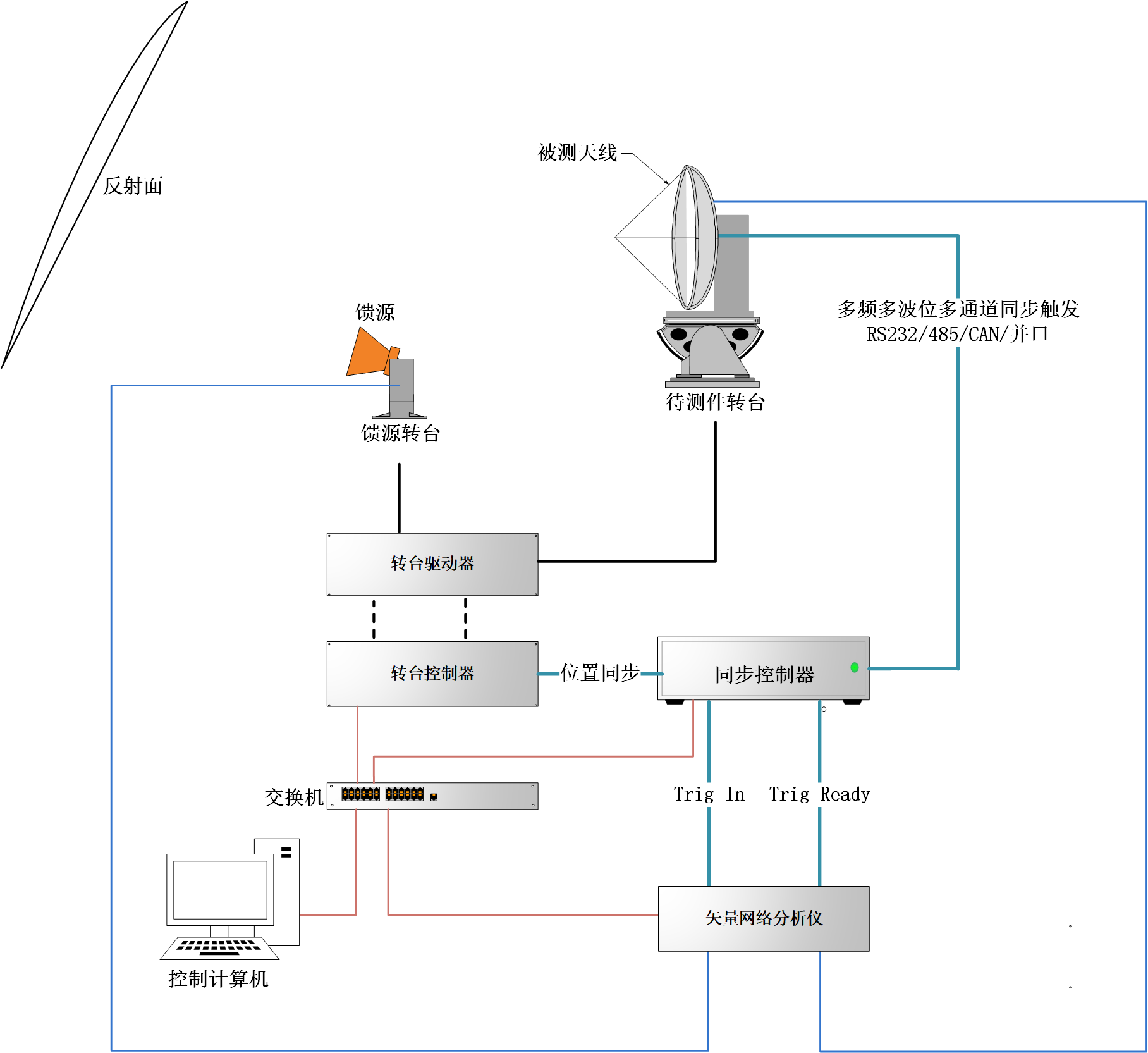

系统框架

技术指标

• 频率范围：3～40GHz（可扩展到110GHz或更高）
• 系统尺寸：按需定制
• 静区尺寸：按需定制
• 反射面尺寸：按需定制
• 交叉极化隔离度：≤-27dB
• 动态范围：≥ 60dB
• 测试点最小间隔：≤0.01°

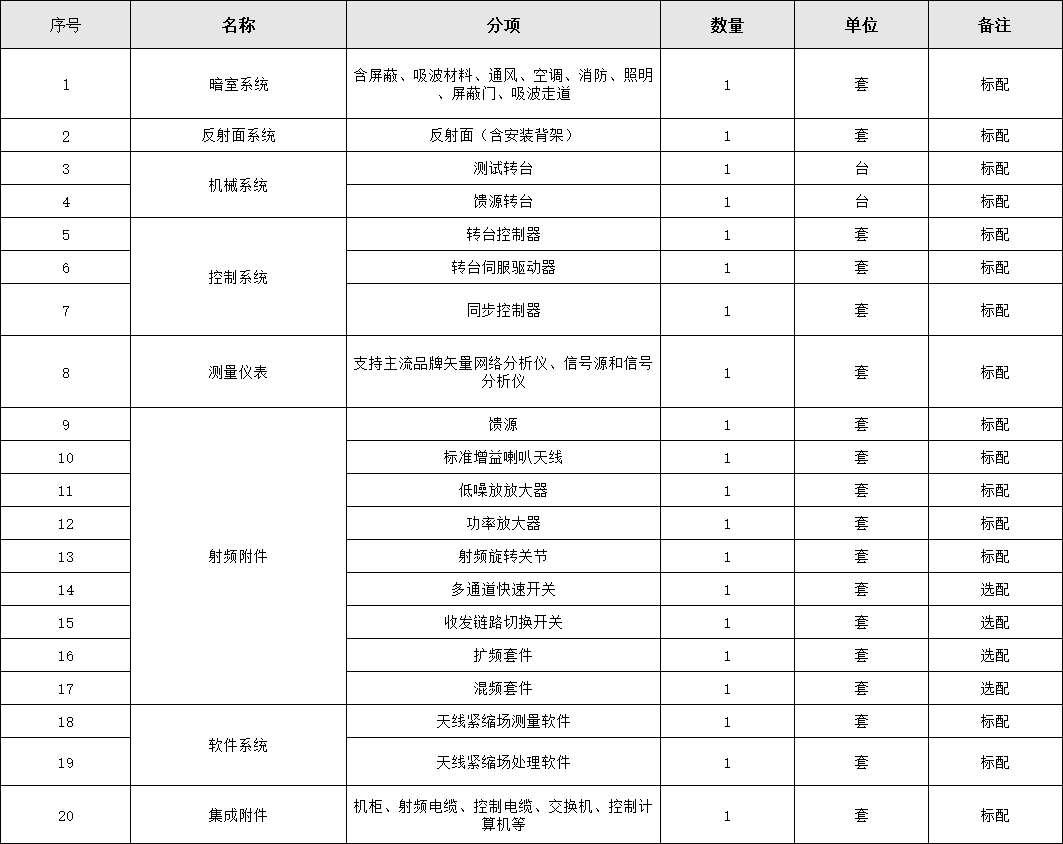

典型配置
