系统特点

• 自动化测量：支持线极化、圆极化天线的幅度与相位方向图近场自动化测量。
• 数据处理：具备平面近场到远场变换功能，支持直角/极坐标系下任意切面方向图绘制。
• 反演分析：具有口面场反演功能，可获取距离天线口面任意距离的场分布。
• 参数计算：自动处理波束宽度、副瓣、零深、增益、轴比等电参数。
• 阵列校准：支持阵列及相控阵天线的单元一致性自动化校准，支持多频、多波位测量。

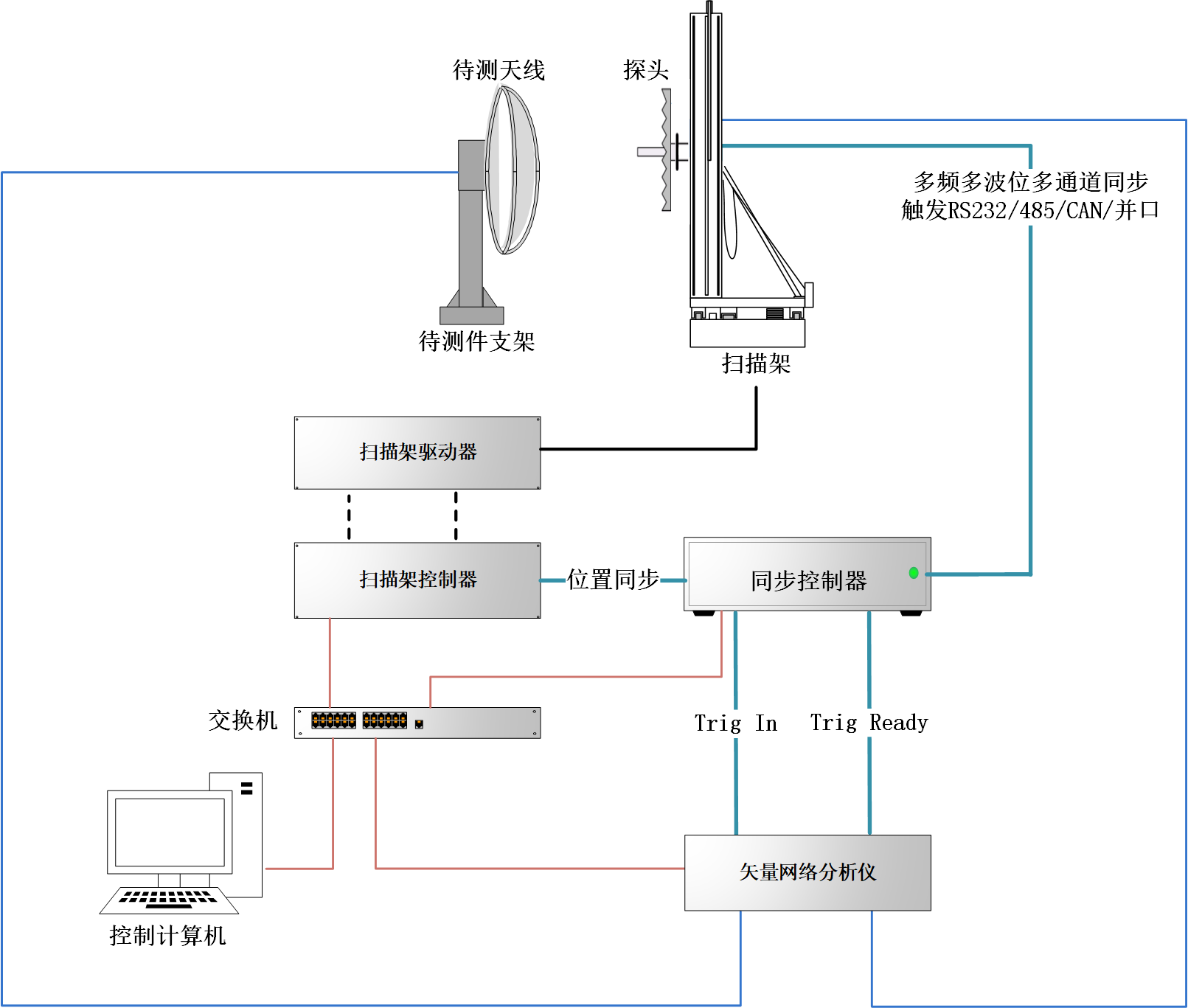

系统框架

技术指标

• 频率范围：1GHz – 40GHz（可扩展到110GHz或更高）
• 增益测量重复性误差（RMS）：≤±0.25dB
• 天线增益测量精度（标准增益喇叭自身误差除外）：增益测量最大测量误差：≤±0.5dB
• 副瓣电平最大测量误差：
  • -10dB副瓣电平：≤±1dB
  • -20dB副瓣电平：≤±1.5dB
• 波瓣宽度误差（RMS）：
  • ≤波束宽度*5%@（3dB波束宽度＞2°）
  • ≤0.1°@（3dB波束宽度≤2°）
• 系统动态范围：≥60dB
• 平面近场测量平面度（RMS）：≤0.05mm

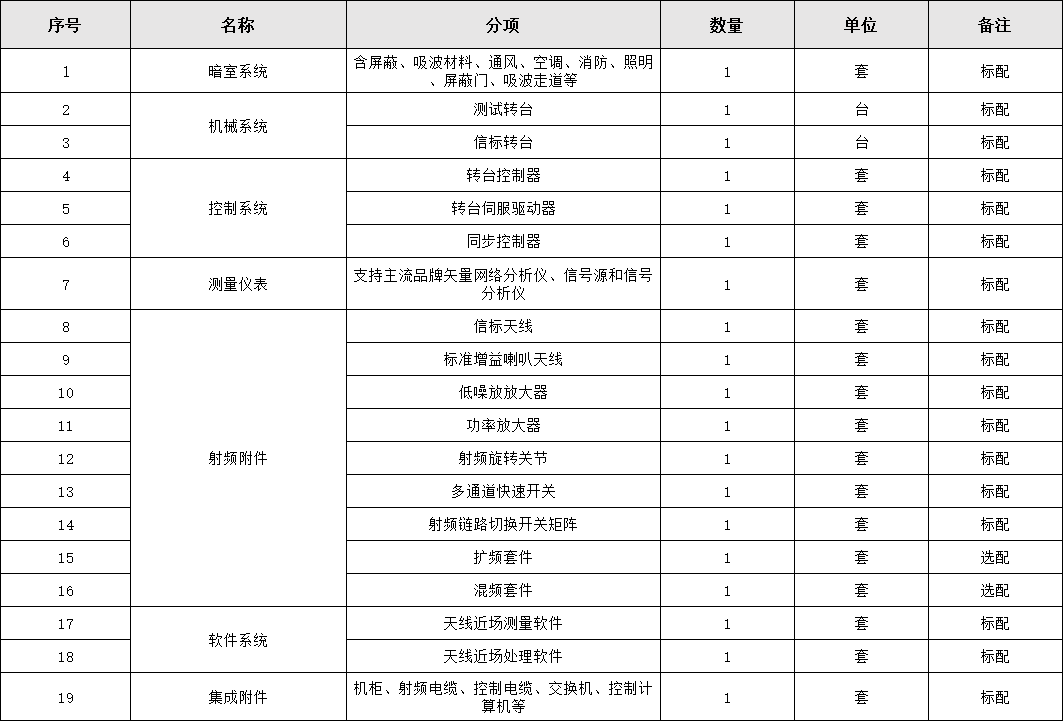

典型配置
