系统特点

• 基础测试：支持幅度与相位方向图测试，支持连续波和脉冲测试。
• 数据分析：提供波束指向、波束宽度、零值深度、副瓣电平、增益、交叉极化、轴比及相位中心等参数分析。
• 高级功能：具备EIRP和G/T值测试能力，支持天线阵面单元通道校准。
• 自动化控制：支持天线收发态自动切换，支持多通道、多波位、多频点并行测试。

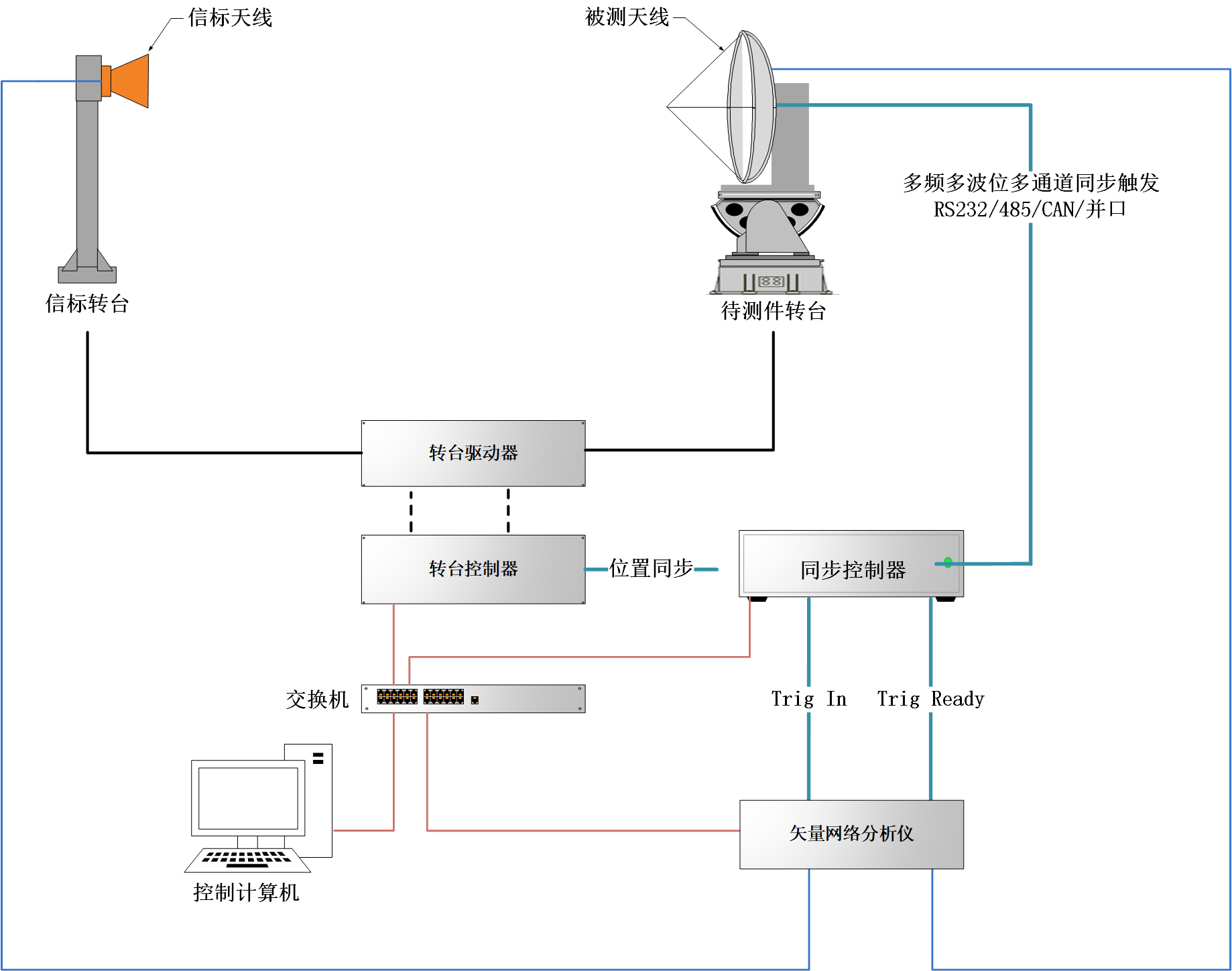

系统框架

技术指标

• 频率范围：1GHz – 40GHz（可扩展到110GHz更高）
• 增益测量重复性误差（RMS）：≤±0.25dB
• 天线增益测量精度（标准增益喇叭自身误差除外）：增益测量最大测量误差：≤±0.5dB
• 副瓣电平最大测量误差：
  • -10dB副瓣电平：≤±1dB
  • -20dB副瓣电平：≤±1.5dB
• 波瓣宽度误差（RMS）：
  • ≤波束宽度*5%@（3dB波束宽度＞2°）
  • ≤0.1°@（3dB波束宽度≤2°）
• 方向图测量效率：≤3min（测量范围±180°，采样间隔1°，3个频点）
• 系统动态范围：≥60dB

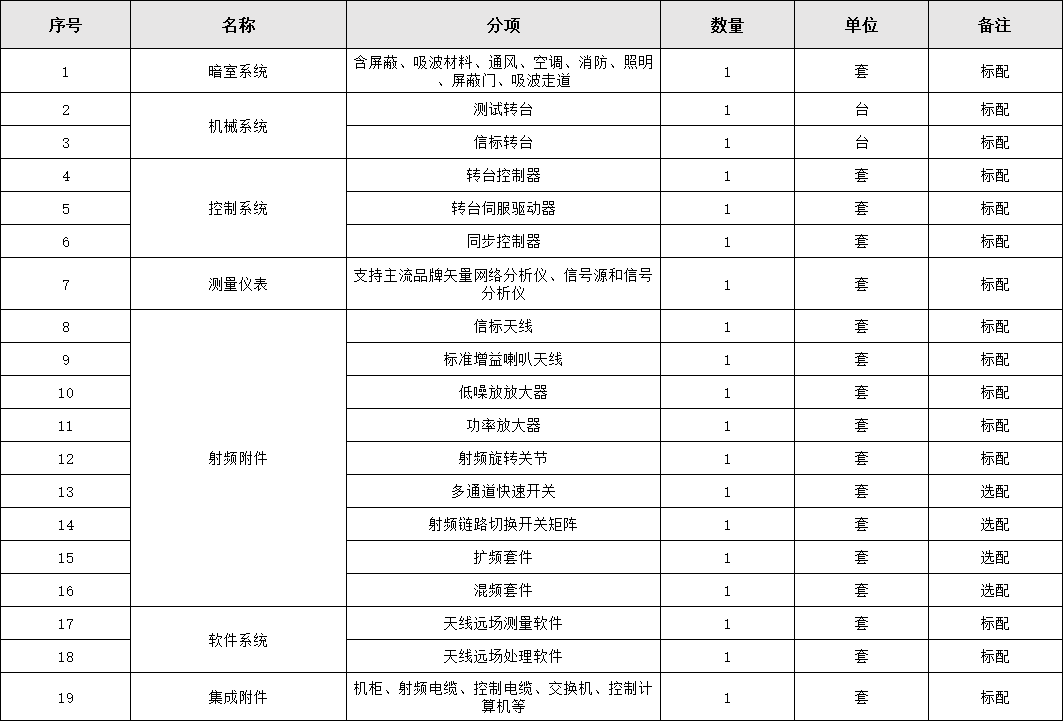

典型配置
